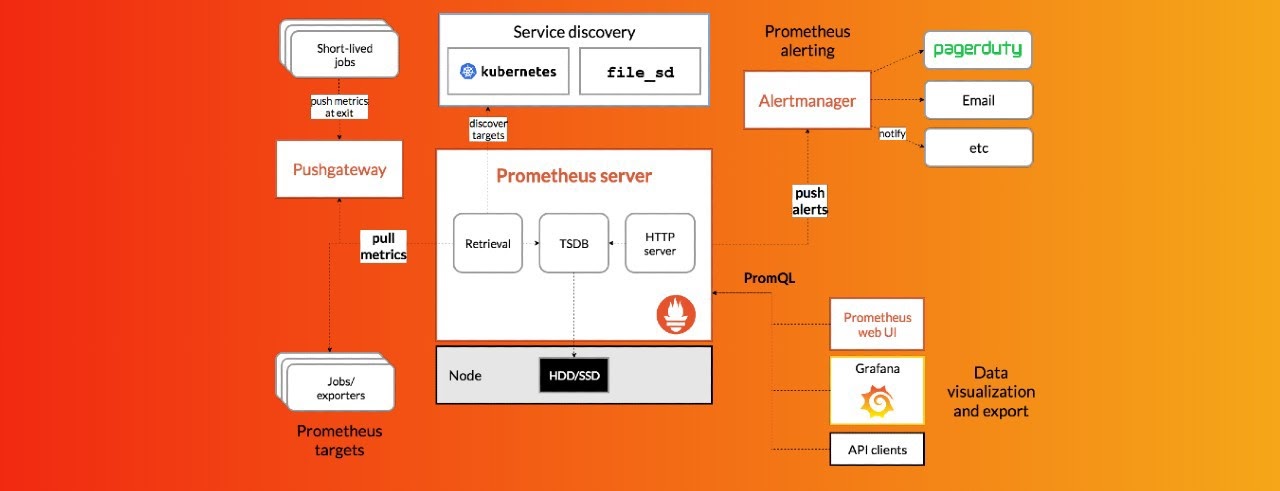

оранж%20прометеус

В этой статье я постарался показать, как можно использовать Prometheus в качестве системы мониторинга для микросервисной архитектуры. Подробно рассмотрел архитектуру Prometheus и взаимодействие его компонентов. Обозначил ключевые характеристики благодаря чему эта система получила такое широкое распространение в средах использующих контейнеризацию. Предупреждаю сразу: статья получилась довольно объемной. Эта статься будет полезна для начинающих DevOps специалистов, которые планируют или уже используют в своей работе Docker, Kubernetes. Итак, начнем!

Что такое Prometheus?

Prometheus — система мониторинга, разработанная специально для динамически изменяющейся среды. Кроме того, она может использоваться для традиционной инфраструктуры, например, на физических серверах с приложениями, развернутыми непосредственно на ОС. На сегодняшний день Prometheus занимает лидирующую позицию среди инструментов, применяемых в мире микросервисов. Чтобы понять, почему Prometheus пользуется такой популярностью, давайте рассмотрим несколько примеров.

В качестве среды для разворачивания системы будем использовать Kubernetes.

Цель — настроить в Prometheus мониторинг для Redis-кластера в Kubernetes. Графический интерфейс — Grafana. Для оповещения задействуем email и Slack.

Основные компоненты Prometheus

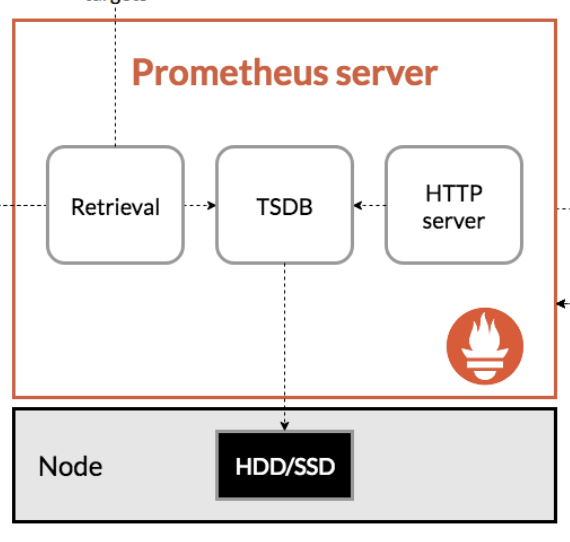

В центре Prometheus — сервер, который выполняет работу по мониторингу. Он состоит из следующих частей:

  • Time Series Data Base (TSDB) — база данных, в которой хранятся метрики, полученные от целевых объектов. Например, CPU usage, Memory utilization или количество запросов к сервису.
  • Retrieval worker отвечает за получение этих метрик с целевых ресурсов и размещение данных в TSDB.
  • HTTP server — API для выполнения запросов к сохраненным в TSDB данным. Используется для отображения данных на дашборде в Prometheus или сторонних системах визуализации — таких, как Grafana.

От теории к практике

Давайте развернем наш сервер Prometheus с помощью пакетного менеджера Helm.

Инструкция предназначена для инженеров, которые имеют базовые навыки работы с Kubernetes и может быть использована только в ознакомительных целях. Использование в продакшен данной конфигурации крайне не рекомендуется.

Для этого потребуются рабочий кластер Kubernetes и настроенный kubectl. Можно попробовать использовать кластер Kubernetes в MCS. Сервер Prometheus устанавливается достаточно просто:

#Добавляем репозиторий

helm repo add stable https://kubernetes-charts.storage.googleapis.com

#Обновляем

helm repo update

#Создаем namespace

kubectl create namespace monitoring

#Устанавливаем helm c именем my-prometheus

helm install my-prometheus stable/prometheus -n monitoring

В результате выполнения мы получаем:

The Prometheus PushGateway can be accessed via port 9091 on the following DNS name from within
your cluster:

my-prometheus-pushgateway.monitoring.svc.cluster.local

Get the PushGateway URL by running these commands in the same shell:

export POD_NAME=$(kubectl get pods --namespace monitoring -l "app=prometheus,component=pushgateway" -o jsonpath="{.items[0].metadata.name}")

kubectl --namespace monitoring port-forward $POD_NAME 9091

For more information on running Prometheus, visit:

https://prometheus.io/

Проверяем, все ли поды запущены:

kubectl get pods -n monitoring
NAME                                               READY   STATUS    RESTARTS   AGE
my-prometheus-alertmanager-86986878b5-5w2vw        2/2     Running   0          76s
my-prometheus-kube-state-metrics-dc694d6d7-xk85n   1/1     Running   0          76s
my-prometheus-node-exporter-grgqw                  1/1     Running   0          76s
my-prometheus-node-exporter-njksq                  1/1     Running   0          76s
my-prometheus-node-exporter-pcmgv                  1/1     Running   0          76s
my-prometheus-pushgateway-6694855f-n6xwt           1/1     Running   0          76s
my-prometheus-server-77ff45bc6-shrmd               2/2     Running   0          76s

При выводе Helm chart предлагает выполнить port-forward для pushgateway, чтобы получить доступ к интерфейсу Prometheus. Меняем component на server и выполняем:

#получаем название контейнера и сохраняем его в переменную POD_NAME
export POD_NAME=$(kubectl get pods --namespace monitoring -l "app=prometheus,component=server" -o jsonpath="{.items[0].metadata.name}")
#пробрасываем порт
kubectl --namespace monitoring port-forward $POD_NAME 9090

Теперь открываем http://127.0.0.1:9090/ в браузере — и видим интерфейс Prometheus:


Итак, у нас есть сервер Prometheus, развернутый внутри кластера Kubernetes. Теперь давайте развернем Redis, который впоследствии и поставим на мониторинг в Prometheus. Для этого также используем Helm:

#добавляем репозиторий

helm repo add bitnami https://charts.bitnami.com/bitnami

#Обновляем

helm repo update

#Создаем namespace

kubectl create namespace redis

#Устанавливаем helm c именем redis

helm install redis bitnami/redis -n redis --set cluster.enabled=true --set cluster.slaveCount=2 --set master.persistence.enabled=false --set slave.persistence.enabled=false

Параметры cluster.enabled и cluster.slaveCount определяют, что Redis будет развернут в режиме «кластер», и в этом кластере два пода будут работать как slave. В параметрах указываем: не использовать persistent volume для master и slave (persistence.enabled=false). Сейчас это нужно, чтобы продемонстрировать работу Redis. В продакшене будет необходимо сделать настройку persistent volume.

Проверяем, что все поды redis запущены:

kubectl get pod -n redis
NAME             READY   STATUS    RESTARTS   AGE
redis-master-0   1/1     Running   0          65s
redis-slave-0    1/1     Running   0          65s
redis-slave-1    1/1     Running   0          28s

Теперь, когда у нас развернуты Prometheus и Redis, нужно настроить их взаимодействие.

Targets и metrics

Prometheus-сервер может мониторить самые разные объекты — к примеру, Linux- и Windows-серверы. Это может быть база данных или приложение, которое предоставляет информацию о своем состоянии. Такие объекты в Prometheus называются targets. Каждый объект имеет так называемые единицы мониторинга. Для Linux-сервера это может быть текущая утилизация CPU, использование memory и диска. Для приложения — количество ошибок, количество запросов и время их выполнения. Эти единицы называются metrics и хранятся в TSDB.

Exporters

Prometheus получает метрики из указанных в его конфигурации источников в блоке targets. Некоторые сервисы самостоятельно предоставляют метрики в формате Prometheus, и для их сбора не нужно ничего дополнительно настраивать. Достаточно подключить Prometheus в конфигурации, как это сделано ниже:

 scrape_configs:

     — job_name: prometheus

       static_configs:

         — targets:

           — localhost:9090

Указываем серверу Prometheus забирать метрики из конечной точки: localhost:9090/metrics.

Для сервисов, которые не могут самостоятельно предоставлять метрики в формате Prometheus, нужно установить дополнительный компонент exporters. Обычно exporters — скрипт или сервис, который получает метрики от цели, конвертирует их формат, который «понимает» Prometheus, и предоставляет эти данные серверу по пути /metrics. Prometheus имеет большой набор готовых exporters для разных сервисов — эти компоненты можно использовать для HAProxy, Linux system, облачных платформ и др.

Redis и exporter

Давайте подключим exporter для нашего Redis-кластера. Сначала потребуется создать файл values.yaml со следующим содержанием:

cluster:

 enabled: true

 slaveCount: 2

##
## Redis Master parameters
##
master:

 persistence:

   enabled: false

 extraFlags:
   — "--maxmemory 256mb"

slave:

 persistence:

   enabled: false

 extraFlags:
   — "--maxmemory 256mb"


## Prometheus Exporter / Metrics
##
metrics:

 enabled: true

 image:

   registry: docker.io

   repository: bitnami/redis-exporter

   tag: 1.4.0-debian-10-r3

   pullPolicy: IfNotPresent

 ## Metrics exporter pod Annotation and Labels
 podAnnotations:

   prometheus.io/scrape: "true"

   prometheus.io/port: "9121"

Здесь параметры, которые использовались в командной строке для настройки Redis в режиме cluster, перенесены в yaml-файл. Для сбора метрик добавлено подключение redis-exporter.

Обновляем Redis с новыми параметрами:

helm upgrade redis -f redis/values.yaml bitnami/redis -n redis

Проверяем, что поды Redis запущены:

kubectl get pods -n redis
redis-master-0   2/2     Running   0          3m40s
redis-slave-0    2/2     Running   0          2m4s
redis-slave-1    2/2     Running   0          2m16s

Теперь к каждому pod «привязан» дополнительный контейнер redis-exporter, который предоставляет доступ к метрикам Redis.

Добавлять снятие метрик для развернутых контейнеров redis-exporter в конфигурацию Prometheus не нужно, так как он по умолчанию содержит kubernetes_sd_configs (листинг представлен ниже). За счёт этого динамически подключается сбор метрик для вновь появившихся подов. Подробнее об этом можно прочитать в документации.

— job_name: 'kubernetes-pods'
       kubernetes_sd_configs:
         — role: pod
       relabel_configs:
         — source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
           action: keep
           regex: true
         — source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
           action: replace
           target_label: __metrics_path__
           regex: (.+)
         — source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
           action: replace
           regex: ([^:]+)(?::\d+)?;(\d+)
           replacement: $1:$2
           target_label: __address__
         — action: labelmap
           regex: __meta_kubernetes_pod_label_(.+)
         — source_labels: [__meta_kubernetes_namespace]
           action: replace
           target_label: kubernetes_namespace
         — source_labels: [__meta_kubernetes_pod_name]
           action: replace
           target_label: kubernetes_pod_name

Давайте убедимся, что мы получаем данные о состоянии Redis. Для этого можно открыть интерфейс и ввести PromQL-запрос redis_up:


В отличие от других систем мониторинга, Prometheus не получает данные от целевых сервисов, а самостоятельно забирает с указанных в конфигурации endpoints — это одна из его важнейших характеристик. Когда вы работаете с большим количеством микросервисов, и каждый из них отправляет данные в систему мониторинга, вы можете столкнуться с риском отправки слишком большого количества данных на сервер Prometheus, а это может привести его выходу из строя. Prometheus предоставляет централизованное управление сбором метрик, т.е. вы самостоятельно решаете, откуда и как часто забирать данные. Еще одно преимущество использования Prometheus — возможность динамически получать источники данных с помощью функции service discovery, работа которой была продемонстрирована выше на примере Redis-подов.

Но бывает случаи, когда необходимо получать данные от источника временно, и у Prometheus нет необходимости забирать их с сервиса постоянно (например, запланированные задания по крону, снятие бэкапов и т.д.). Для таких случаев Prometheus предлагает pushgateway, чтобы сервисы могли отправлять свои метрики в базу данных Prometheus. Использование pushgateway — скорее исключение, чем правило, но о его возможности не стоит забывать.

Теперь, для того, чтобы наша система мониторинга стала полноценной, нужно добавить оповещения о выходе значений метрик за допустимые пределы.

Alertmanager и Alerting rules

За отправку предупреждений в Prometheus отвечает компонент AlertManager. В качестве каналов оповещения могут выступать: email, slack и другие клиенты. Для настройки оповещения необходимо обновить конфигурацию файла alertmanager.yml.

Создадим файл prometheus/values.yaml со следующим содержимым:

## alertmanager ConfigMap entries
##
alertmanagerFiles:
 alertmanager.yml:
   global:
     slack_api_url:

   route:
     receiver: slack-alert
     group_by:
       — redis_group
     repeat_interval: 30m
     routes:
       — match:
           severity: critical
         receiver: slack-alert

   receivers:
     — name: slack-alert
       slack_configs:
         — channel: 'general'
           send_resolved: true
           color: '{{ if eq .Status "firing" }}danger{{ else }}good{{ end }}'
           title: '[{{ .Status | toUpper }}{{ if eq .Status "firing" }}:{{ .Alerts.Firing
             | len }}{{ end }}] {{ .CommonAnnotations.summary }}'
           text: |-
             {{ range .Alerts }}
               *Alert:* {{ .Annotations.summary }} — *{{ .Labels.severity | toUpper }}* on {{ .Labels.instance }}
               *Description:* {{ .Annotations.description }}
               *Details:*
               {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
               {{ end }}
             {{ end }}

Slack_api_url должен содержать ключ, который можно получить на сайте Slack .

В поле channel указывается канал, на который будут приходить оповещения. В нашем случае это general. Остальные параметры отвечают за формат уведомлений.

Конфигурацию, описанную далее, можно найти в репозитории .

Обновляем my-prometheus:

helm upgrade my-prometheus -f prometheus/values.yaml stable/prometheus -n monitoring

Для того, чтобы получить доступ к интерфейсу Alertmanager, выполним следующее:

export POD_NAME=$(kubectl get pods --namespace monitoring -l "app=prometheus,component=alertmanager" -o jsonpath="{.items[0].metadata.name}")
kubectl --namespace monitoring port-forward $POD_NAME 9093

Теперь в интерфейсе Alertmanager можно убедиться, что появилась конфигурация для отправки оповещения в канал Slack http://127.0.0.1:9093/#/status:


Далее нужно создать правила, по которым нотификация будет отправляться в Slack-канал.

Правила представляют собой значения метрик или их совокупности, объединенные логическим условием. При выходе значения метрики за допустимые пределы Prometheus обращается к Alertmanager, чтобы отправить нотификации по определенным в нем каналам. Например, если метрика redis_up вернет значение 0, сработает уведомление о недоступности того или иного узла кластера.

Добавляем в файл prometheus/values.yaml стандартные правила для сигнализации о проблемах в Redis:

serverFiles:

 ## Alerts configuration
 ## Ref: https://prometheus.io/docs/prometheus/latest/configuration/alerting_rules/
 alerting_rules.yml:
   groups:
     — name: redis_group
       rules:
         — alert: redis_is_running
           expr: redis_up == 0
           for: 30s
           labels:
             severity: critical
           annotations:
             summary: "Critical: Redis is down on the host {{ $labels.instance }}."
             description: "Redis has been down for more than 30 seconds"
         — alert: redis_memory_usage
           expr:  redis_memory_used_bytes / redis_memory_max_bytes * 100 > 40
           for: 5m
           labels:
             severity: warning
           annotations:
             description: "Warning: Redis high memory(>40%) usage on the host {{ $labels.instance }} for more than 5 minutes"
             summary: "Redis memory usage {{ humanize $value}}% of the host memory"
         — alert: redis_master
           expr: redis_connected_clients{instance!~"server1.mydomain.com.+"} > 50
           for: 5m
           labels:
             severity: warning
           annotations:
             description: "Warning: Redis has many connections on the host {{ $labels.instance }} for more than 5 minutes"
             summary: "Redis number of connections {{ $value }}"
         — alert: redis_rejected_connections
           expr: increase(redis_rejected_connections_total[1m]) > 0
           for: 30s
           labels:
             severity: critical
           annotations:
             description: "Critical: Redis rejected connections on the host {{ $labels.instance }}"
             summary: "Redis rejected connections are {{ $value }}"
         — alert: redis_evicted_keys
           expr: increase(redis_evicted_keys_total[1m]) > 0
           for: 30s
           labels:
             severity: critical
           annotations:
             description: "Critical: Redis evicted keys on the host {{ $labels.instance }}"
             summary: "Redis evicted keys are {{ $value }}"

Обновляем my-prometheus:

helm upgrade my-prometheus -f prometheus/values.yaml stable/prometheus -n monitoring

Для проверки работы нотификации в Slack, изменим правило алерта redis_memory_usage:

expr:  redis_memory_used_bytes / redis_memory_max_bytes * 100 < 40

Снова обновляем my-prometheus:

helm upgrade my-prometheus -f prometheus/values.yaml stable/prometheus -n monitoring

Переходим на страницу http://127.0.0.1:9090/alerts:


Redis_memory_usage перешел в статус «pending». Значение выражения для всех трех подов чуть больше 0.72. Далее уведомление проходит в Slack:


Теперь добавляем нотификацию по email. При этом конфигурация alermanager.yml изменится так:

alertmanagerFiles:
 alertmanager.yml:
   global:
     slack_api_url:

   route:
     receiver: slack-alert
     group_by:
       — redis_group
     repeat_interval: 30m
     routes:
       — match:
           severity: critical
         receiver: slack-alert
         continue: true
       — match:
           severity: critical
         receiver: email-alert

   receivers:
     — name: slack-alert
       slack_configs:
         — channel: 'general'
           send_resolved: true
           color: '{{ if eq .Status "firing" }}danger{{ else }}good{{ end }}'
           title: '[{{ .Status | toUpper }}{{ if eq .Status "firing" }}:{{ .Alerts.Firing
             | len }}{{ end }}] {{ .CommonAnnotations.summary }}'
           text: |-
             {{ range .Alerts }}
               *Alert:* {{ .Annotations.summary }} — *{{ .Labels.severity | toUpper }}* on {{ .Labels.instance }}
               *Description:* {{ .Annotations.description }}
               *Details:*
               {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
               {{ end }}
             {{ end }}
     — name: email-alert
       email_configs:
       — to: alert@agima.ru
         send_resolved: true
         require_tls: false
         from: alert@agima.ru
         smarthost: smtp.agima.ru:465
         auth_username: "alert@agima.ru"
         auth_identity: "alert@agima.ru"
         auth_password:

В блок routes добавляем еще один путь для нотификации: receiver: email-alert. Ниже описываем параметры для email. В этом случае при том или ином событии мы получим уведомления одновременно в Slack и на email:


Blackbox exporter

Теперь рассмотрим, как в Prometheus добавляются targets на примере контейнера blackbox exporter, который позволяет организовать мониторинг внешних сервисов по протоколам HTTP(s), DNS, TCP, ICMP.

Для установки blackbox exporter используем Helm:

helm install blackbox-exporter stable/prometheus-blackbox-exporter --namespace monitoring

Проверяем, что поды blackbox exporter запущены:

kubectl get pods -n monitoring | grep blackbox
blackbox-exporter-prometheus-blackbox-exporter-df9f6d679-tvhrp   1/1     Running   0          20s

Добавляем в файл prometheus/values.yaml следующую конфигурацию:

extraScrapeConfigs: |
 — job_name: 'prometheus-blackbox-exporter'
   metrics_path: /probe
   params:
     module: [http_2xx]
   static_configs:
     — targets:
       — https://example.org

   relabel_configs:
     — source_labels: [__address__]
       target_label: __param_target
     — source_labels: [__param_target]
       target_label: instance
     — target_label: __address__
       replacement: blackbox-exporter-prometheus-blackbox-exporter.monitoring.svc.cluster.loca
l:9115

Указываем, откуда собирать метрики:

blackbox-exporter-prometheus-blackbox-exporter.monitoring.svc.cluster.local:9115/probe. В качестве targets указываем URL сервиса для мониторинга: https://example.org. Для проверки используется модуль http_2xx, который по умолчанию устанавливается в blackbox exporter. Конфигурация проверки:

secretConfig: false
config:
 modules:
   http_2xx:
     prober: http
     timeout: 5s
     http:
       valid_http_versions: ["HTTP/1.1", "HTTP/2"]
       no_follow_redirects: false
       preferred_ip_protocol: "ip4"

Обновляем конфигурацию my-prometheus:

helm upgrade my-prometheus -f prometheus/values.yaml stable/prometheus -n monitoring

В интерфейсе Prometheus http://127.0.0.1:9090/targets проверяем, что у нас появилась конечная точка для сбора метрик:


Чтобы расширить область проверки, добавляем http_2xx_check-модуль, который, помимо валидации версии и статуса 200 http, будет проверять наличие заданного текста в теле ответа:

secretConfig: false
config:
 modules:
   http_2xx:
     prober: http
     timeout: 5s
     http:
       valid_http_versions: ["HTTP/1.1", "HTTP/2"]
       no_follow_redirects: false
       preferred_ip_protocol: "ip4"
       valid_status_codes: [200]
   http_2xx_check:
     prober: http
     timeout: 5s
     http:
       method: GET
       fail_if_body_not_matches_regexp:
       — "Example Domain"
       fail_if_not_ssl: true
       preferred_ip_protocol: ip4
       valid_http_versions: ["HTTP/1.1", "HTTP/2"]
       valid_status_codes: [200]

Обновляем конфигурацию blackbox-exporter/values.yaml:

helm upgrade blackbox-exporter -f blackbox-exporter/values.yaml stable/prometheus-blackbox-exporter --namespace monitoring

Изменяем в файле prometheus/values.yaml модуль http_2xx на http_2xx_check:

extraScrapeConfigs: |
 — job_name: 'prometheus-blackbox-exporter'
   metrics_path: /probe
   params:
     module: [http_2xx]

Описания проверок, которые можно делать с blackbox exporter, приведены в документации.

Теперь добавим правила для сигнализации в Prometheus в файл prometheus/values.yaml:

— name: http_probe
       rules:
         — alert: example.org_down
           expr: probe_success{instance="https://example.org",job="prometheus-blackbox-exporter"} == 0
           for: 5s
           labels:
             severity: critical
           annotations:
             description: '{{ $labels.instance }} of job {{ $labels.job }} has been down for more than 1 minutes.'
             summary: 'Instance {{ $labels.instance }} down'

И обновляем конфигурацию my-prometheus:

helm upgrade my-prometheus -f prometheus/values.yaml stable/prometheus -n monitoring

Для проверки можно изменить в blackbox-exporter/values.yaml значение текста для модуля http_2xx_check, который ищется в теле ответа, и обновить blackbox exporter. Должна сработать нотификация в Slack и Email.

Grafana

Настала очередь визуализации. Для отображения графиков будем использовать Grafana.

Устанавливаем его уже привычным для нас образом с помощью пакетного менеджера Helm:

helm install my-grafana bitnami/grafana -n monitoring --set=persistence.enabled=false

В параметрах указываем «не использовать persistent volume» (--set=persistence.enabled=false), чтобы только продемонстрировать работу grafana. В продакшн- среде нужно настроить хранилище, так как поды по своей природе эфемерны, и есть риск потерять настройки Grafana.

Должен получиться вот такой вывод:

2. Get the admin credentials:

    echo "User: admin"
    echo "Password: $(kubectl get secret my-grafana-admin --namespace monitoring -o jsonpath="{.data.GF_SECURITY_ADMIN_PASSWORD}" | base64 --decode)"

Проверяем, что под Grafana запущен:

$kubectl get pods -n monitoring | grep grafana
NAME                                                            READY   STATUS    RESTARTS   AGE
my-grafana-67c9776d7-nwbqj                         1/1     Running   0          55s

Перед тем как открыть интерфейс Grafana, нужно получить пароль от пользователя admin, сделать это можно так:

$echo "Password: $(kubectl get secret my-grafana-admin --namespace monitoring -o jsonpath="{.data.GF_SECURITY_ADMIN_PASSWORD}" | base64 --decode)"

Затем «пробрасываем» порт Grafana:

kubectl port-forward -n monitoring svc/my-grafana 8080:3000

Открываем http://127.0.0.1:9090/ в браузере и авторизуемся:


Для того чтобы Grafana могла получать значения метрик, хранящихся в базе данных Prometheus, необходимо подключить его. Переходим на http://127.0.0.1:8080/datasources и добавляем data source. В качестве TSDB выбираем Prometheus, который доступен в нашем кластере по адресу my-prometheus-server.monitoring.svc.cluster.local.

Должно получиться примерно так:


После добавления data source нужно добавить dashboard в Grafana — чтобы состояния показателей Redis-кластера отображались на графиках. Переходим на http://127.0.0.1:8080/dashboard/import и добавляем id = 763. Итог:



После импорта получаем следующий dashboard с виджетами, которые отображают собранные метрики c кластера Redis:


Вы можете собирать такие дашборды самостоятельно или использовать уже готовые.

Вот, в принципе, и всё. Надеюсь, что сумел рассказать вам что-то новое. А главное — убедил, что пользоваться Prometheus просто и удобно!



  • Радик Фатхелбаянов

    Старший системный администратор

Блог

# Разработка 03 марта 2021

Machine Learning в Digital-продуктах

Андрей Рыжкин
0 / 0
+7 495 981-01-85 + Стать клиентом
Услуги Кейсы
